这种助听器兵有灵嫉度高、音质好、耗电省、音全大等特点。还具有自动增益控制功能,制作方便,适用于耳聋患者。

(1)电路原理

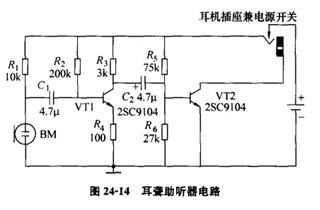

上图是这种助听器的电原理图,声音从驻极体传声器传出,经C、VT1、VT2两级阻容耦合放大器放大,最后从耳机输出。
R4为自动增益控制电阻,实际上就是一个串联电流负反馈电阻,它存在使大信号时不致失真,从而保待了良好的音质。
(2)元器件选择
驻极体传声器BM采用GRz2-30型。因为驻极体传声器内有场效应晶体管作放大器,所以具有灵敏度高、频响好等优点,同时它又是全向传声器,各方面的声音都可以经过它送入放大器,
VTl、VT2都迭用2SCO104(或3DX6)低噪声前置管,耳机选用8oo欧姆高阻耳塞.电源为两节1.5V的5号电池。
(3)制作与调试
将图中的元器件正确安装在印制电路板上,诵节R1,使VTl的集电极电流在0.6mA左右,调节R2,使VT2的集电极电流在1. 4mA左右,因驻极体传声器所豁极化电压不同,凡需
调节,调节R1的大小,直至在耳机中听到的声音不失真而音量最大时为止。
